Ausblick auf den POV-Globus

In Anlehnung an die Idee in der letzten Make plane ich im Moment mein nächstes Projekt. Einen POV-Globus.

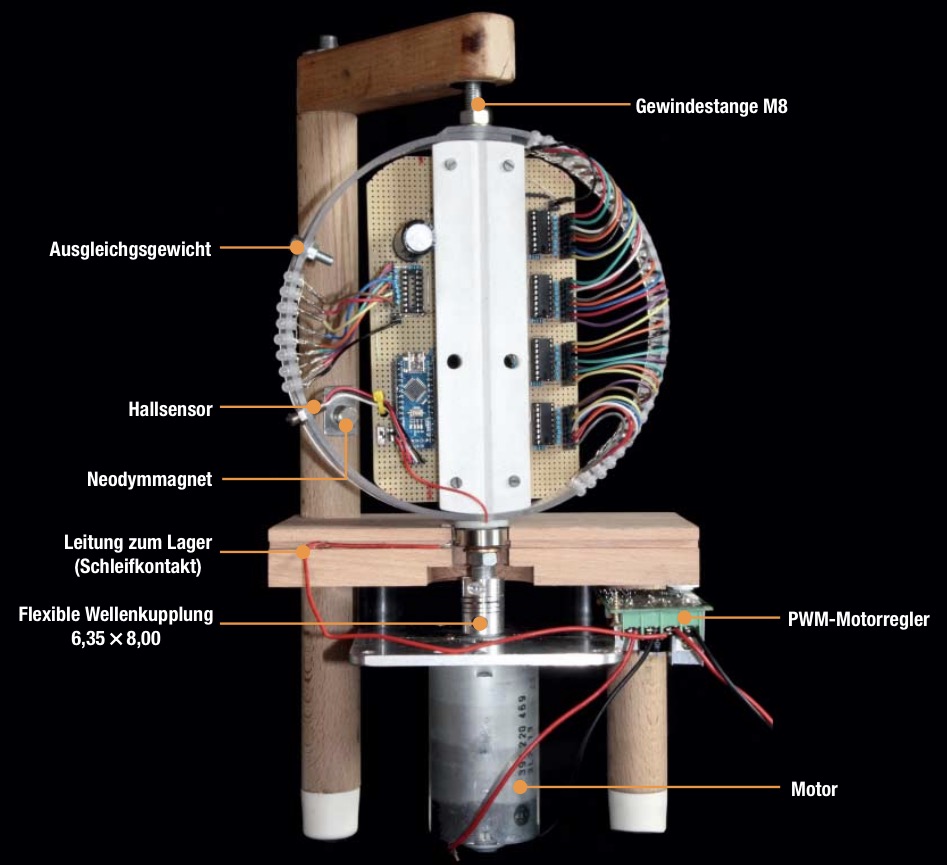

POV steht dabei für Persistence of Vision. Erreicht wird diese Persistenz durch eine schnelle Bewegung (Drehung) der Anzeigeeinheit, in diesem Fall ein paar LEDs. In Anlehung an die Anleitung in der Make werde ich die Intelligenz mit in den drehenden Teil einbauen (Abbildung unten aus der Make 3/16, S. 13).

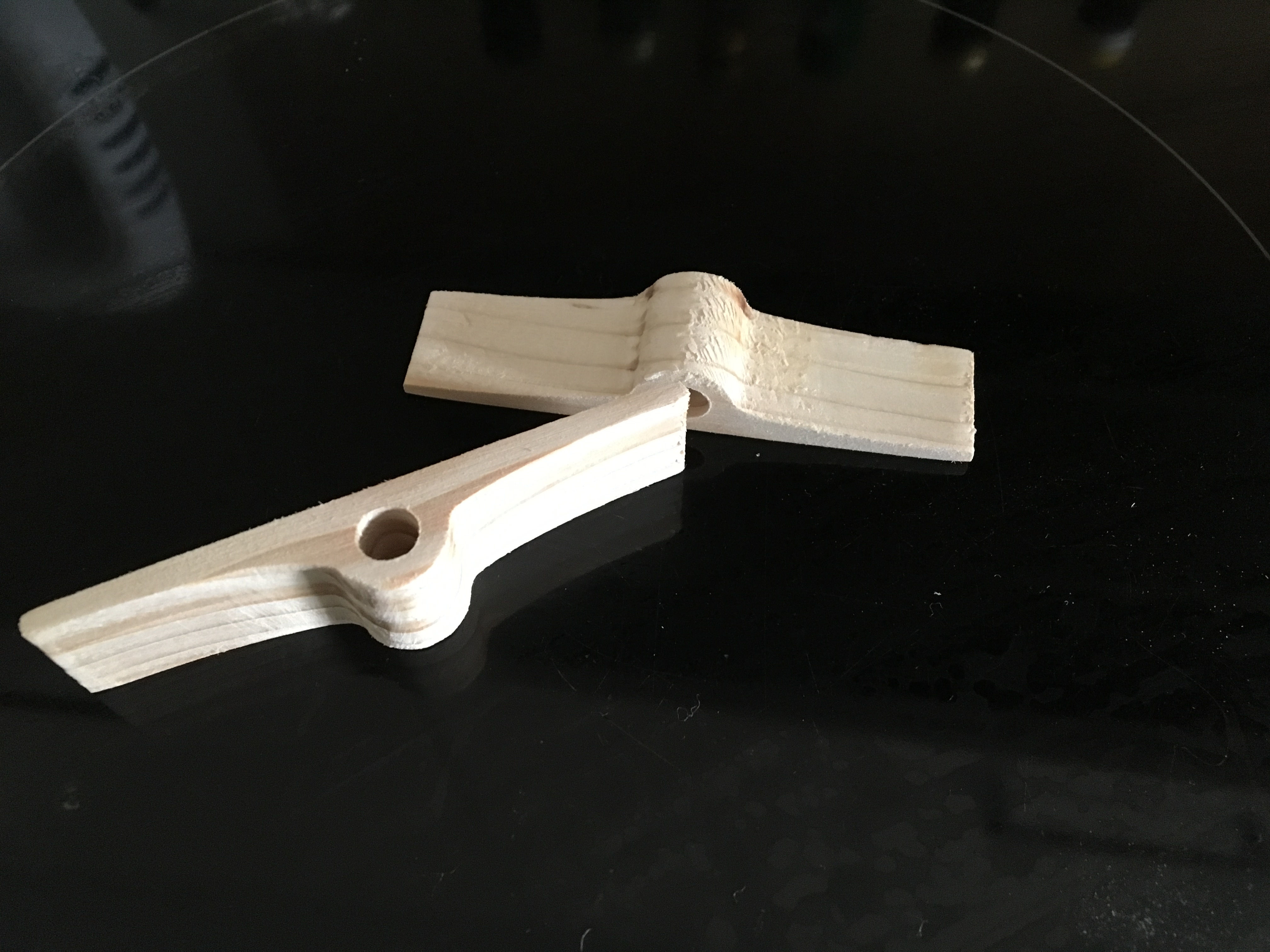

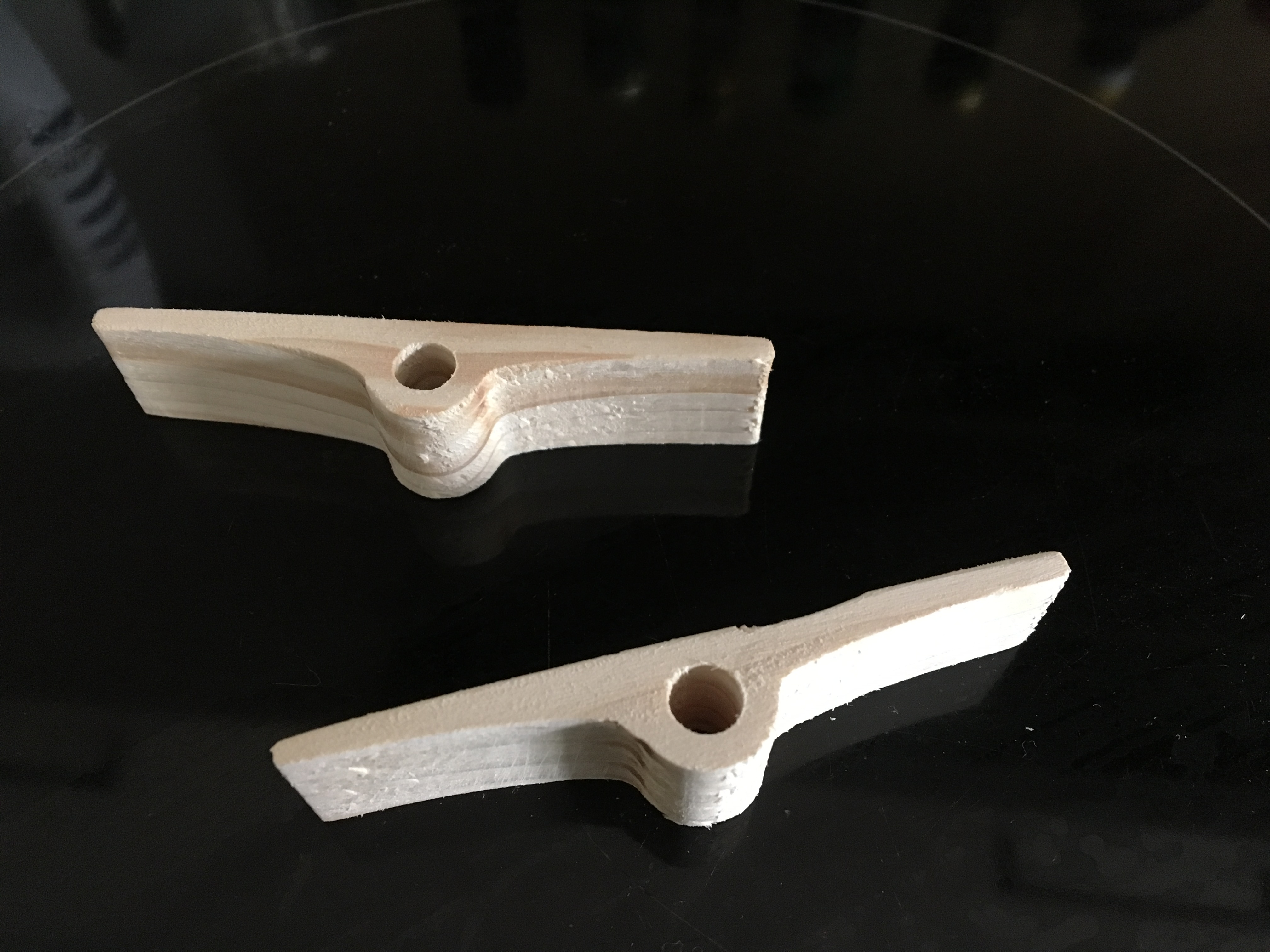

In der Anleitung werden die Lochrasterplatinen mit sogenannten Alfer-Profilen an der zentralen Rotationsachse befestigt. Da mein Baumarkt diese nicht führt, musste ich mir anderweitig behelfen. Aber wozu hat man denn eine Fräse. Ergebnis ist ein Profil aus 18mm Fichte gefräst. Das Loch in der Mitte ist genau so groß, dass sich die zentrale Gewindestange dort ein Gewinde schneiden kann. Für die Platinen werden dann noch quer Löcher durch das Holz gebohrt.

Der Entwurf für das Profil kann (file: 20160617 Alfer Profil aus Holz 18mm_v2.dxf text: hier) heruntergeladen werden.
