Technisches Zeichnen für iPad Pro

Schwerer als gedacht erweist sich die Wahl eines geeigneten Programms für technisches Zeichnen. Ich brauche kein cooles Programm für 3D-Objekte. Ich will einfach millimetergenau Linien, Rechtecke und Kreise malen. Ist das denn zu viel verlangt? In einem Satz: Die definitive Antwort habe ich noch nicht gefunden. Hier erst mal die Alternativen:

“Malprogramme”: [Concepts](https://umake.xyz/ text: uMake) und (link: https://concepts.tophatch.com/)

Obwohl die Objekte aus der CNC ja dreidimensional sind, ist der Prozess der Entwicklung in 95% (meiner) Fälle doch voll zweidimensional. Die dritte Dimension kommt in meinem Arbeitsablauf - im Allgemeinen zu meinem Bedauern - erst mit der CAM-Software. In dieser werden dann Frästiefen und -bahnen eingestellt. Man kann sich denken, dass dieser Prozess nicht optimal ist. Das vollständige “Bild” über eine Zeichnung kann man sich so nur machen, wenn man die Kombination aus Entwurf und CAM-Anweisungen ansieht. Da ich Estlcam nutze, benötige ich dafür sogar noch einen Windows-Rechner. Es ist unrealistisch anzunehmen, dass in naher Zukunft ein Programm für das iPad auf den Markt kommt, welches die CAM-Funktionen für eine Fräse übernimmt. Es gibt also zwei Möglichkeiten: entweder ich behalte meinen bisherigen Ablauf, dann brauche ich ein 2D-CAD-Programm. Alternativ passe ich ihn an und verwende ein 3D-CAD-Programm. Dann benötige ich allerdings noch eine Möglichkeit dieses 3D-Objekt dann wieder in einer 2D-Sicht zu exportieren…

Export ist sowieso noch eine Schwachstelle der getesteten Programme. Apple möchte ja den Weg hin zu eine papier- und dateilosen Zukunft führen. Ich habe auch grundsätzlich kein Problem damit, dass all meine Dateien erst einmal in irgendeine Cloud gehen müssen, aber diese dann entweder gar nicht oder nur sehr umständlich in einem sinnvollen Format bekommen zu können (für 2D eigentlich nur DXF oder SVG) ist eine Schande! Aus der Autodesk Hilfe:

What type of files does AutoCAD 360 support? AutoCAD 360 supports uploading the following file types: • DWG • DXF • PDF • ZIP • PNG • CTB • SHX • TTF • GIF • JPG • BMP Please note: - AutoCAD 360 mobile app supports > uploading DWG,DXF and PDF files. The web app (www.autocad360.com) supports uploading the other…

Nicht ein Wort zum Export…

Die Malprogramme scheitern leider an der zweiten Kernforderung: Genauigkeit. Ich habe leider in beiden Programmen keinen Weg gefunden eine Linie, ein Rechteck oder einen Würfel mit definierten Abmessungen zu erzeugen. Wozu habe ich denn eine Fräse mit einer Wiederholgenauigkeit von 0,05mm, wenn das entworfene Objekt nur so Pi-mal-Daumen passt.

Autodesk AutoCAD 360

Zuletzt habe ich mir AutoCAD angesehen. Sowohl mit Apple Pencil als auch mit der Hand funktioniert die Bedienung gut. Formen werden dabei per Stift/Hand begonnen und die genauen Abmessungen können dann per eingeblendeter Tastatur eingegeben werden.

Das Programm scheitert jedoch tatsächlich am Export: Über die App kann ein Export angestoßen werden. Die Daten kommen dann allerdings per Mail! Und das auch nur als PDF. Also zum einen ist der Prozess zu kritisieren: Wieso muss der Export überhaupt auf dem Server erfolgen? Und zum zweiten stellt sich die Frage, wie das denn bitte weiter verarbeitet werden soll? Dabei wäre ich sogar bereit für ein gutes Programm zu zahlen, doch nach meinem Verständnis erhöht dies nicht die Zahl der Exportoptionen.

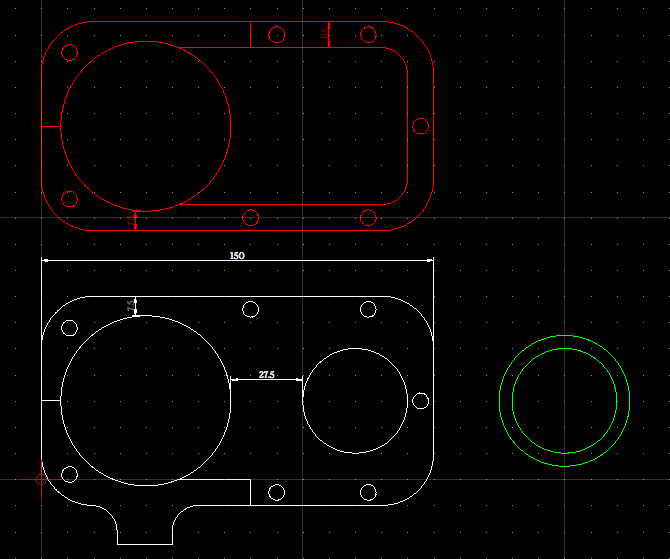

Für den Moment verbleibe ich daher schweren Herzens bei meinem alten QCAD. Das ist zwar nicht modern, aber mit Tastaturbedienung ist man einigermaßen schnell und vor allem präzise. Dateien werden standardmäßig als DXF gespeichert. So muss das sein.
