Arbeitsindikator

Meine Fräse bekommt jetzt einen Begleiter. Eine kleine Box die anzeigt, wenn die Fräse gerade läuft beziehungsweise ich im Bastelzimmer arbeite.

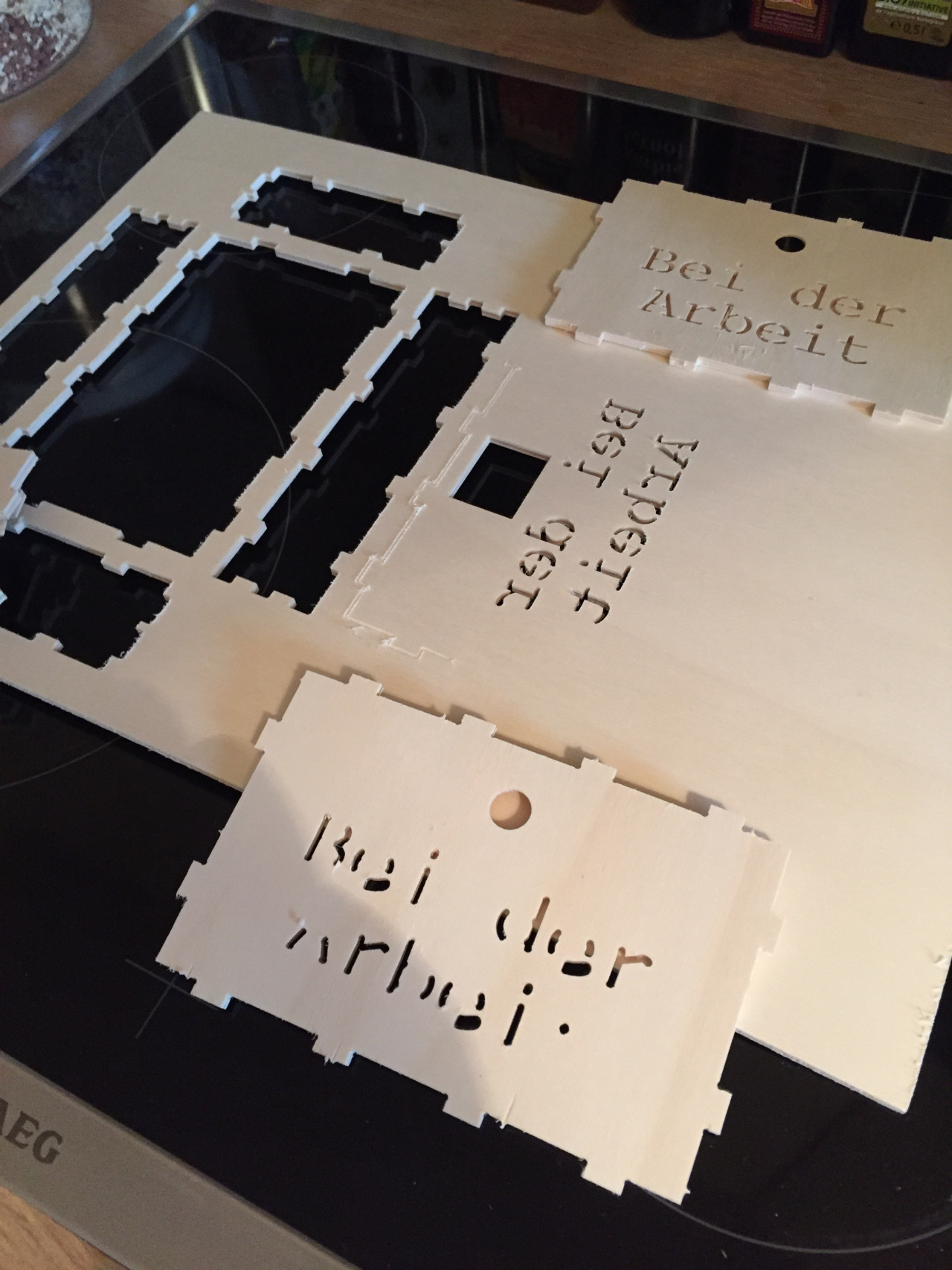

Wie man sieht habe ich mehrere Versuche benötigt. Beim ersten Versuch (erstes Bild unten) habe ich versucht die Buchstaben mit einem 2mm Fräser zu fräsen. Leider hatte Estlcam da die Wege nicht voll durchgezogen. Hätte ich aber sehen müssen. für den zweiten Versuch (Bildmitte) kam dann endlich mein neuer 1mm Fräser an. Leider war dort der Z-Nullpunkt sehr verschoben, sodass er statt nur rechteckiger Vertiefung und dann in der Mitte einem Loch (wie oben) einfach gleich die Vertiefung bis auf die Opferplatte durch gefräst hat. Diese Balsaholzplatten sind aber auch extrem krumm. Ordentliches, gleichmäßiges Fixieren - in meinem Fall mit doppelseitigem Klebeband - ist einfach Pflicht!

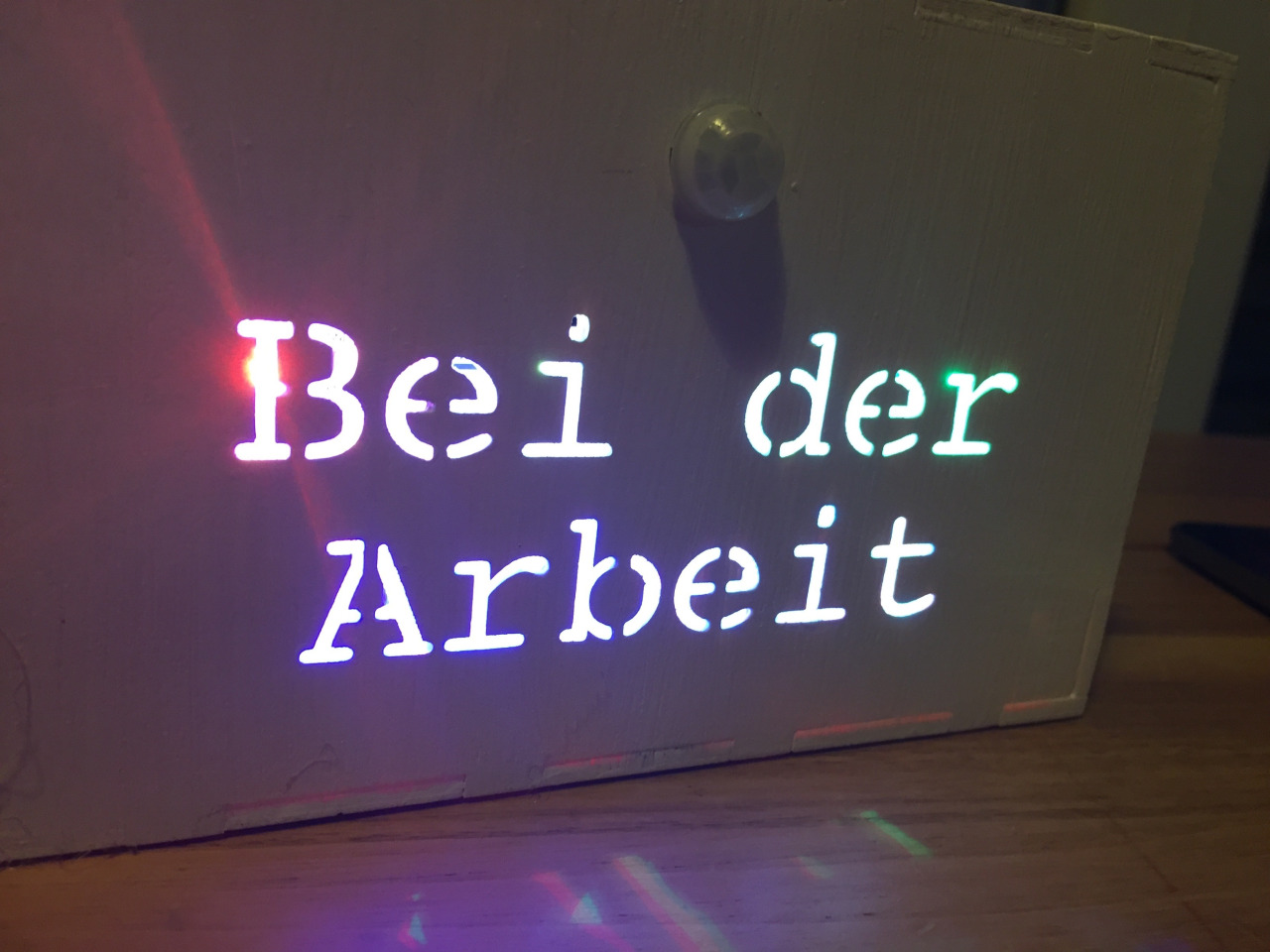

Der letzte Versuch (oben) hat dann das gewünschte Ergebnis gebracht. Die Mittellinienschrift habe ich selbst in QCad (manuell) erzeugt. Die Beleuchtung erfolgt mit WS2812Bs und einem JeeNode v6 als Arduinoersatz.
