Netzteil

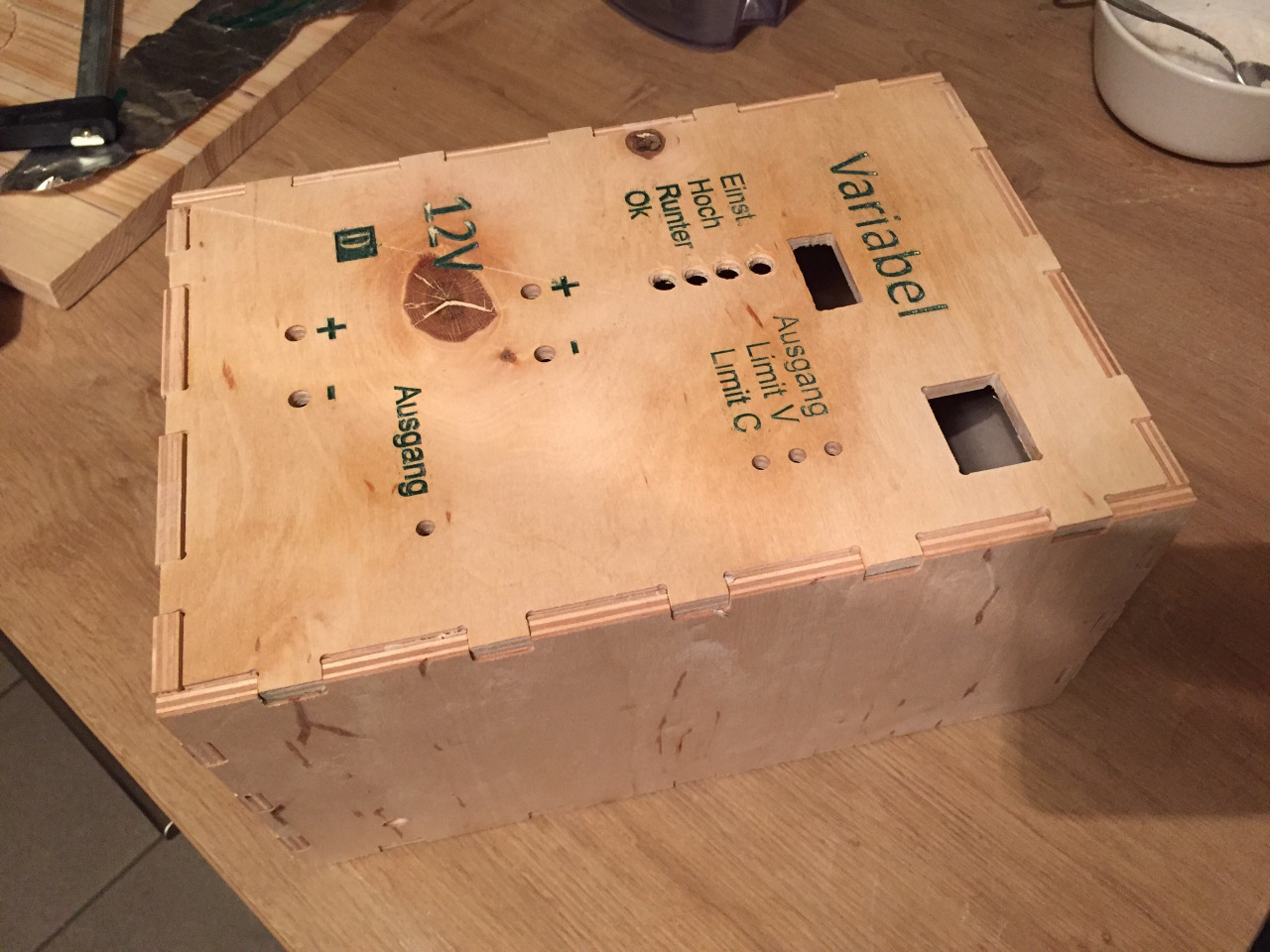

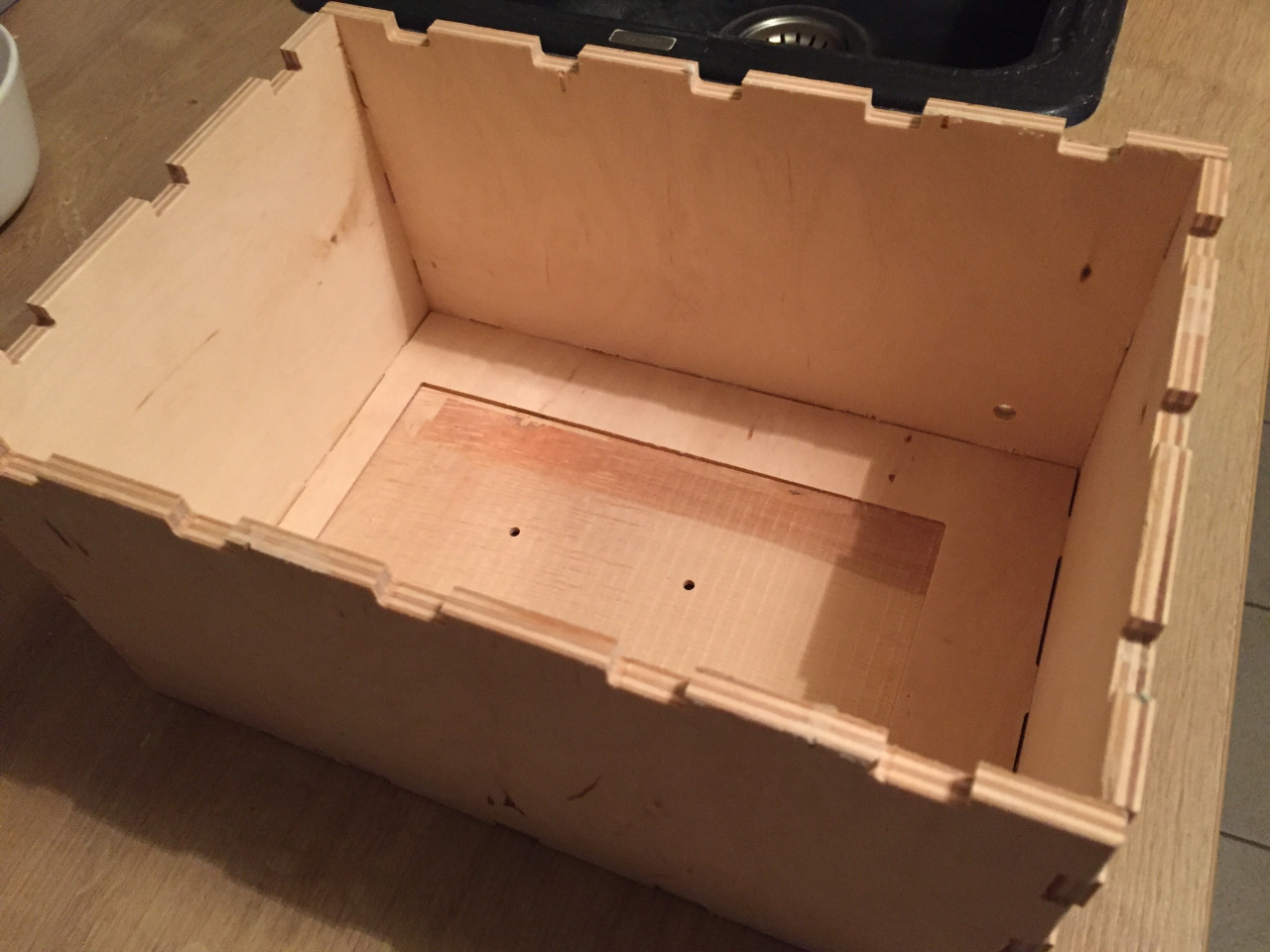

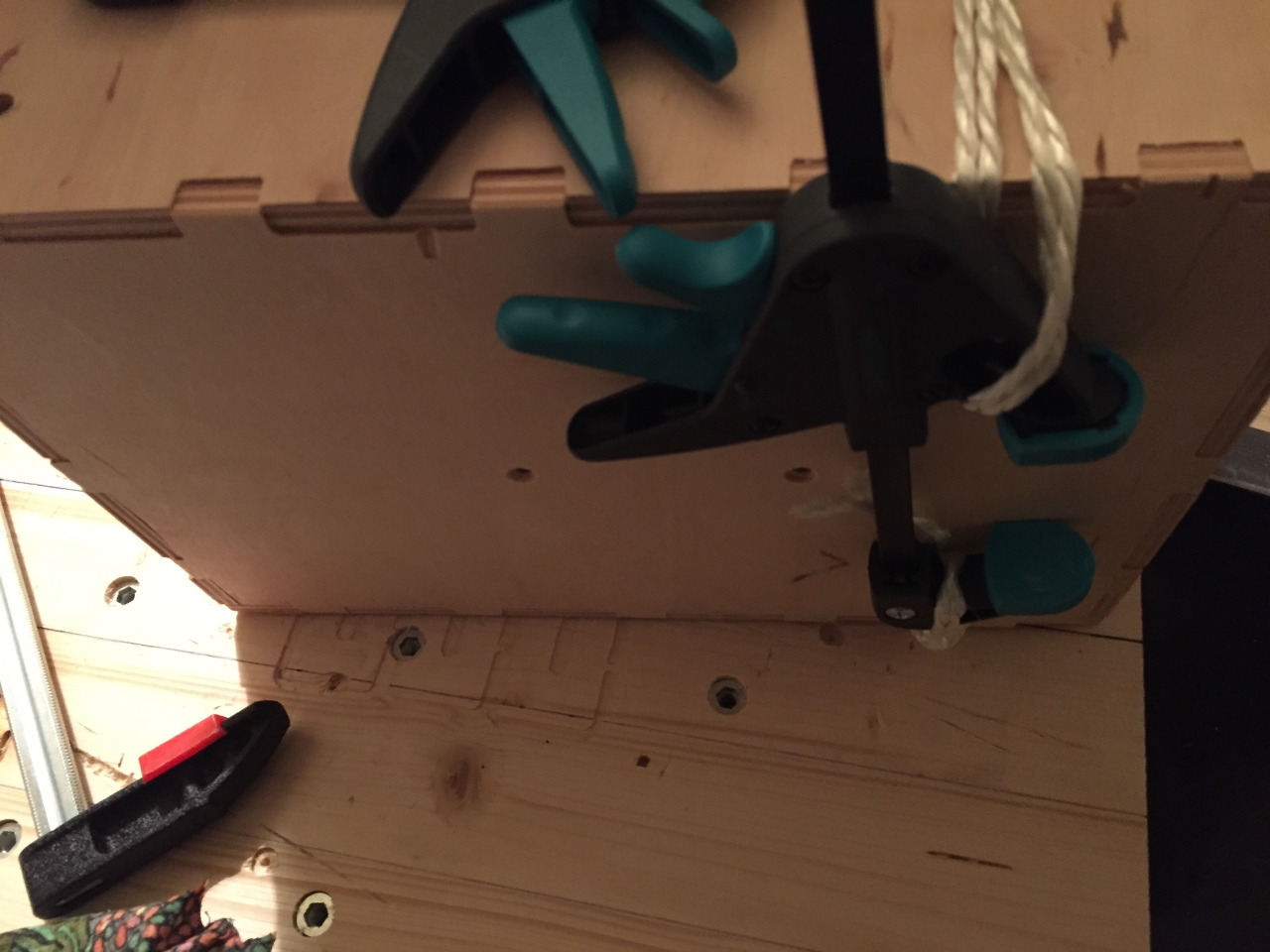

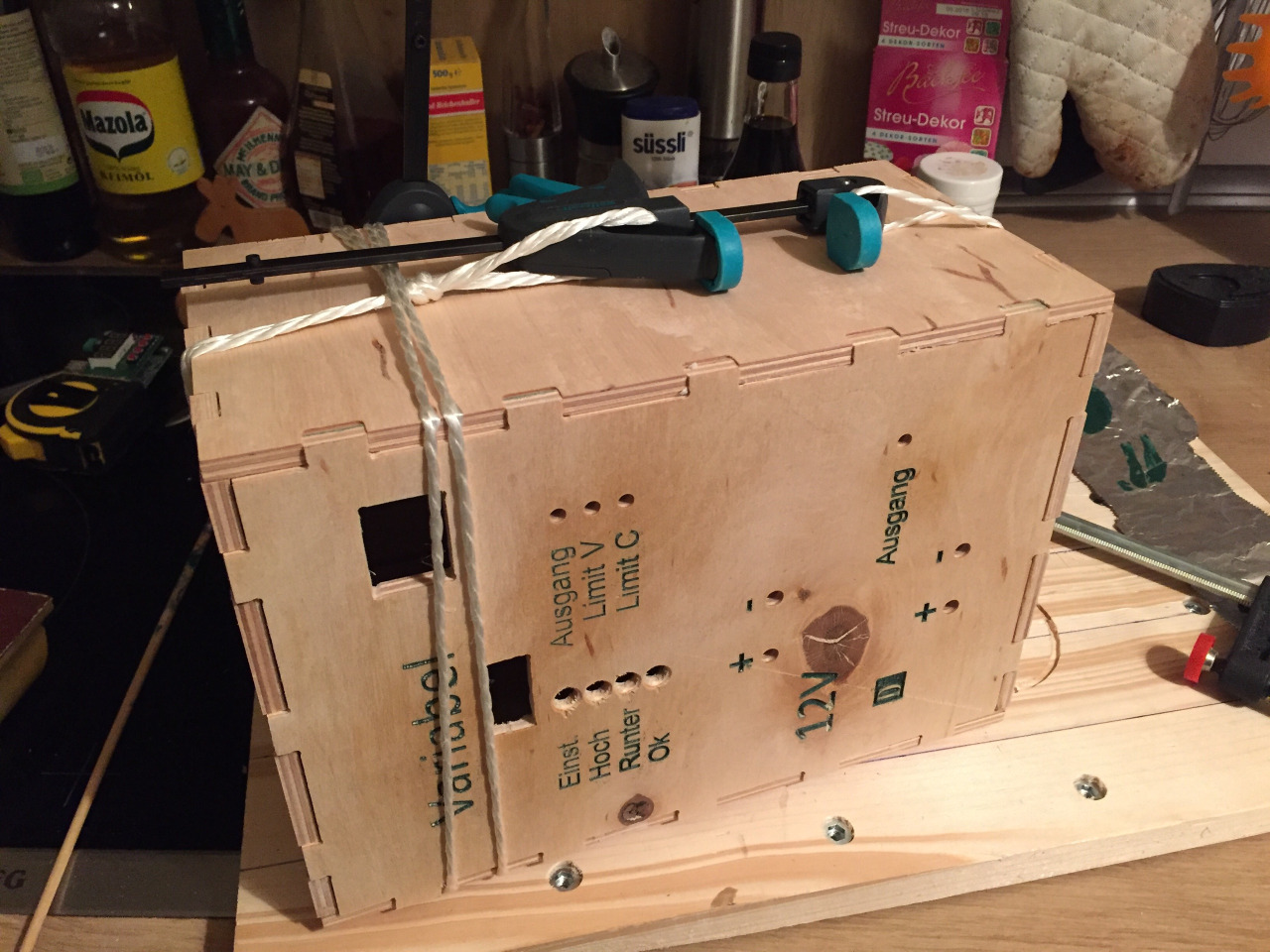

Die Tage bin ich endlich dazu gekommen mein „Labornetzteil“ zusammenzubauen. Die Kiste habe ich natürlich auf der Fräse ausgeschnitten. Der Entwurf stammt aus irgendeinem Box-Rechner, der ein DXF auswirft. Zufrieden bin ich da nicht wirklich; ich hätte gerne mal eine Box mit einem ordentlichen Verschluss. So kann man die Box eigentlich nur komplett zukleben und dazu muss man wohl zu oft an die Innereien.

Mit dem Ergebnis bin ich dann doch ganz zufrieden. Die Ausschnitte habe ich auch in QCad noch eingebaut. Dabei habe ich einige Fehler eingebaut.

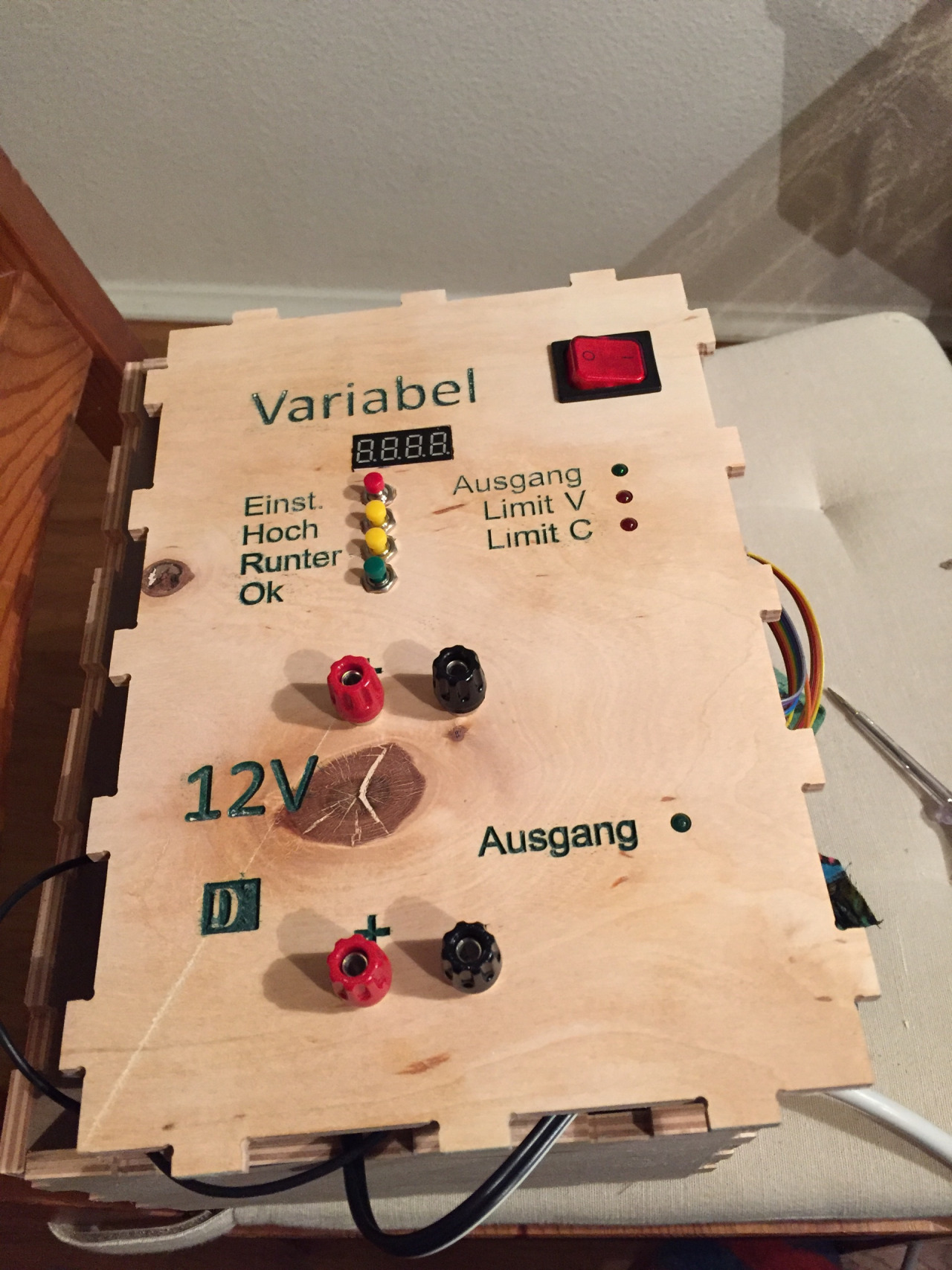

• Mein Display ist zu nah an dem Taster. Eigentlich wollte ich die komplette Displayplatine direkt hinter das Holz bauen. Leider stand dort der obere Taster im Weg.
• Ich habe vergessen ein Loch für das Stromkabel zu fräsen - gut, das konnte man mit einem Bohrer schnell nachholen

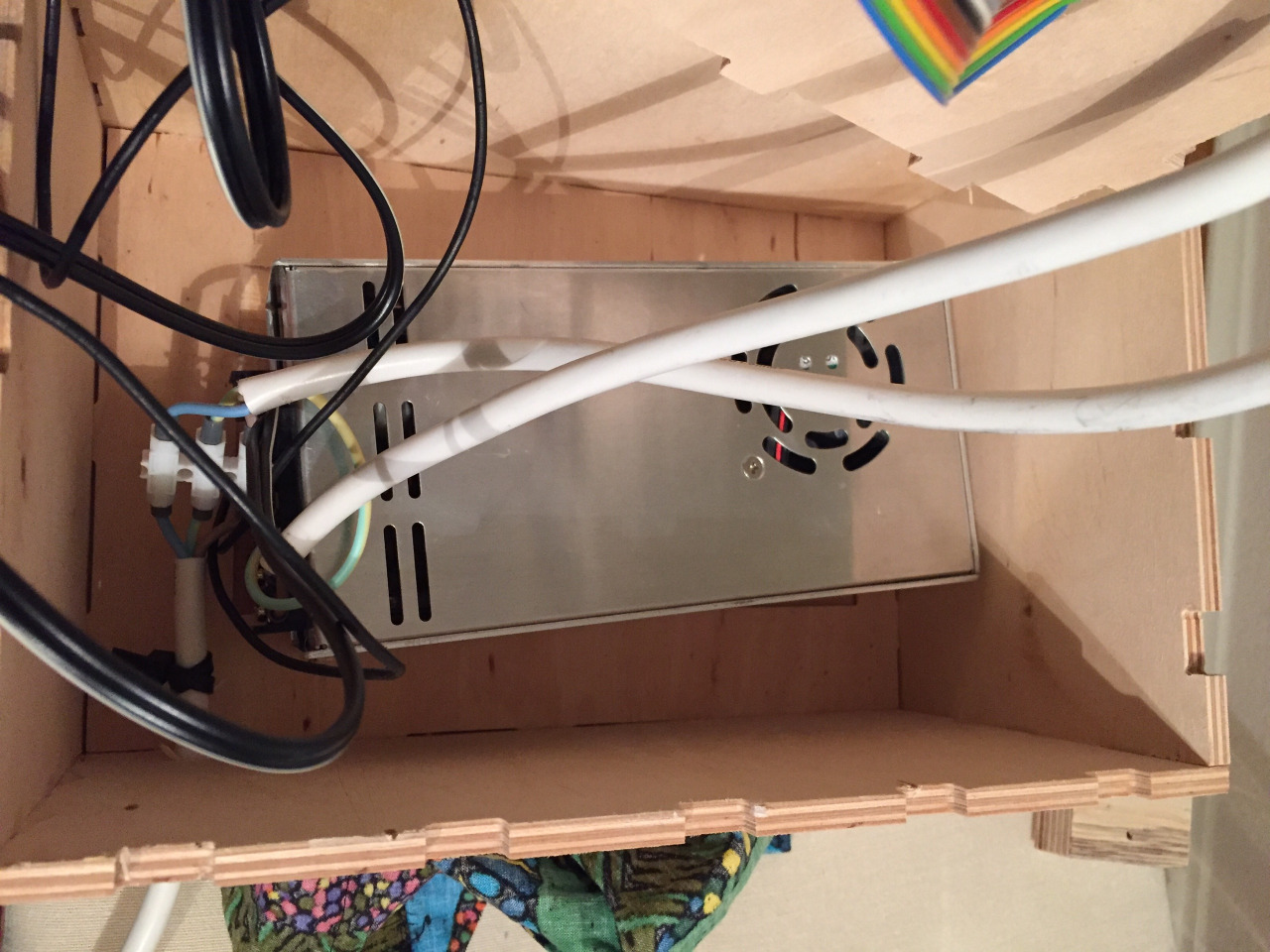

• Ich hatte keinen Platz für die Platine vorgesehen. So wie es jetzt ist bin ich zwar nicht unzufrieden. Aber das hat halt nichts mit Planung zu tun.

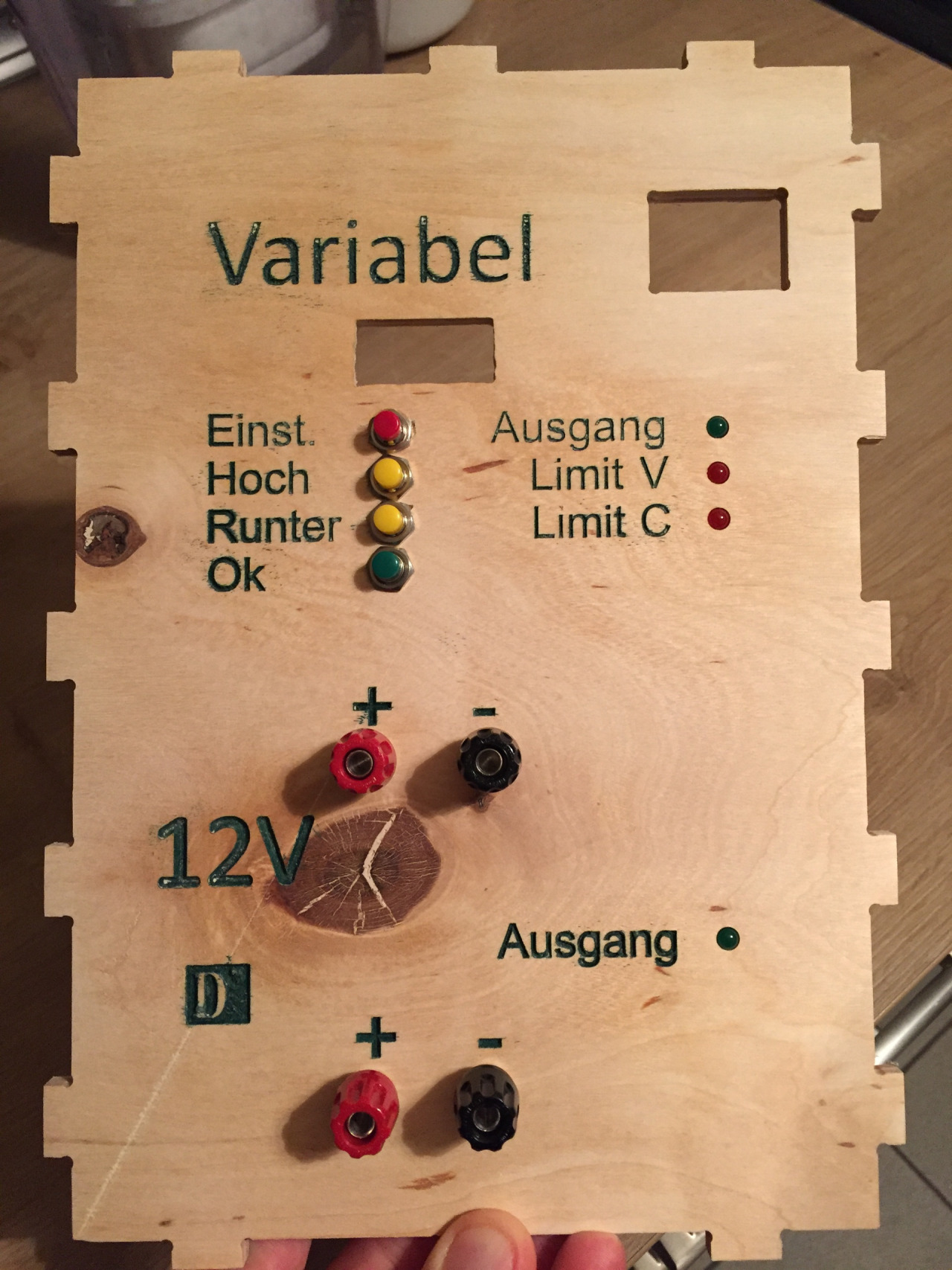

• Die Taster und die Bananenanschlüsse hätte ich eigentlich einlassen müssen, da die Verschraubung zu kurz ist. So musste ich mit dem Senkbohrer nachhelfen.

Gut dagegen ist mir die Schrift gelungen. Hier macht sich leider deutlich bemerkbar, dass meine Opferplatte nicht ganz gerade ist. Ich scheue mich im Moment davor diese zu planieren, da ich mit meiner Luftfiltrierung noch nicht ausreichend zufrieden.

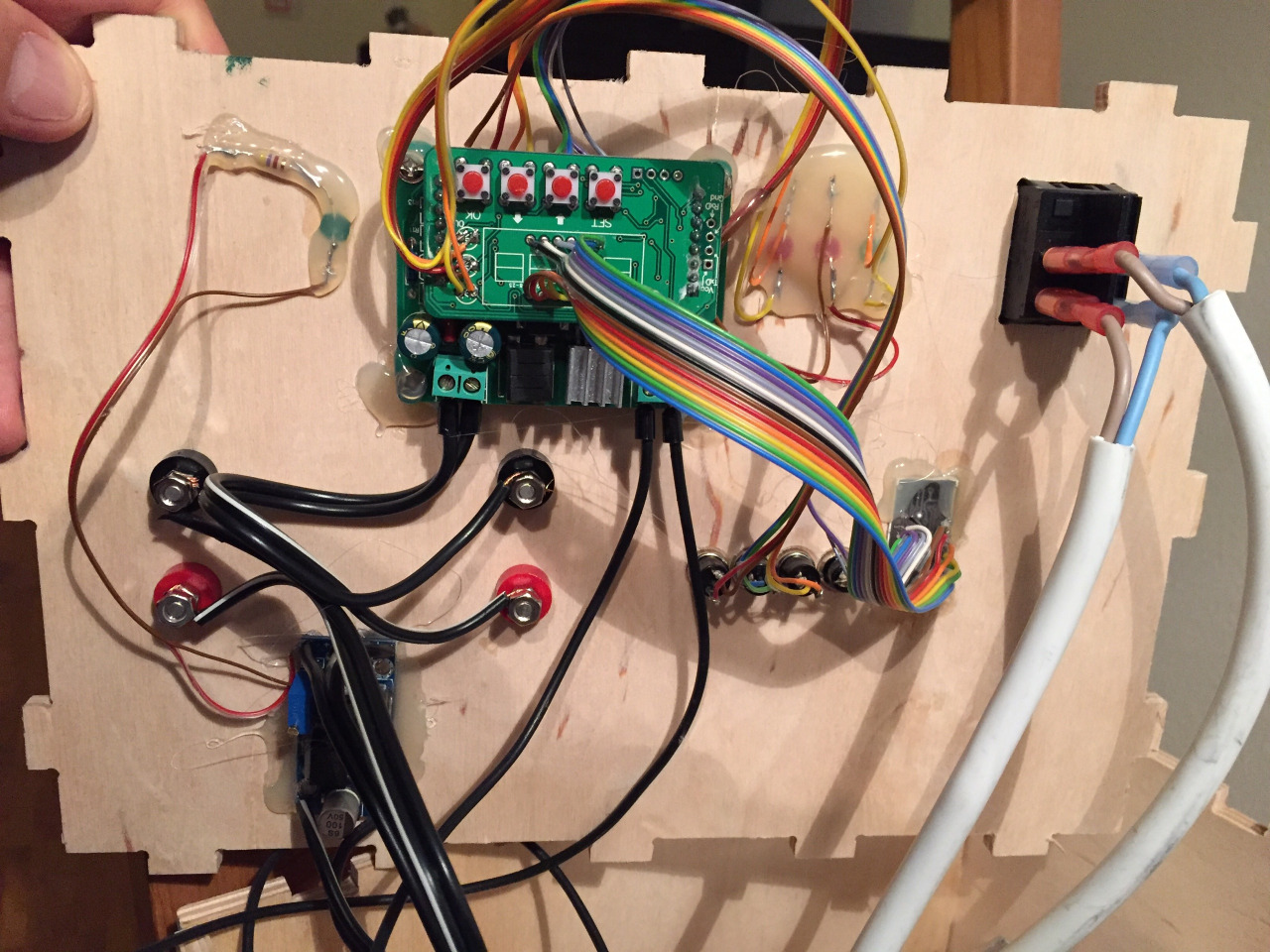

Die Platine habe ich übrigens von aliexpress.com: ein einstellbarer Step-Down-Converter. Mit Strom und Spannungsbegrenzung. Natürlich ist die Menüführung recht eingeschränkt.
