Heute war der Tag der Kabelklemme

Ich habe noch mal ein neues Design entworfen. Die 3D-Version sah zwar gut aus, aber leider habe ich die Nachteile noch nicht eliminieren können. Daher jetzt eine “normale” 2D-Version.

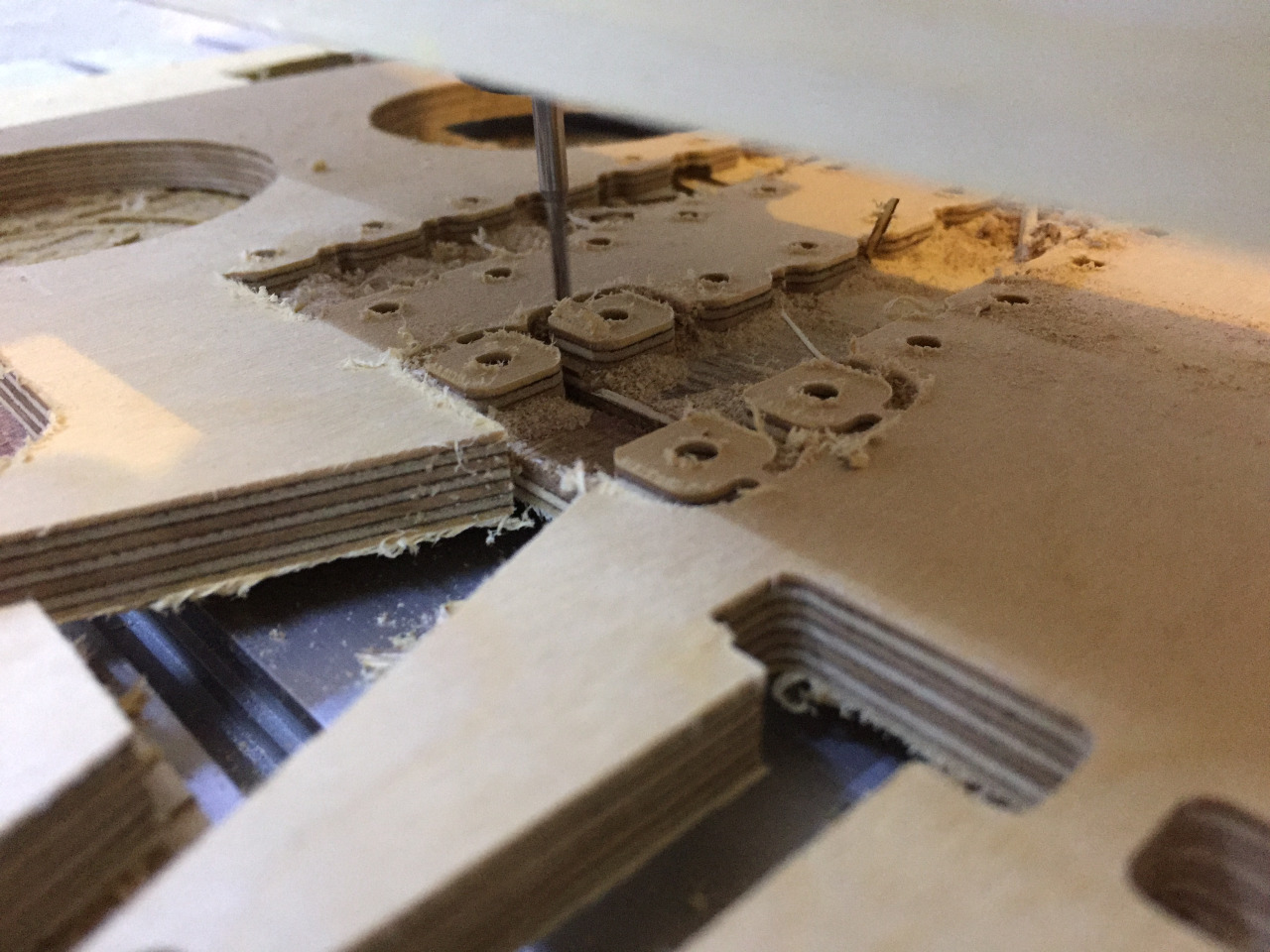

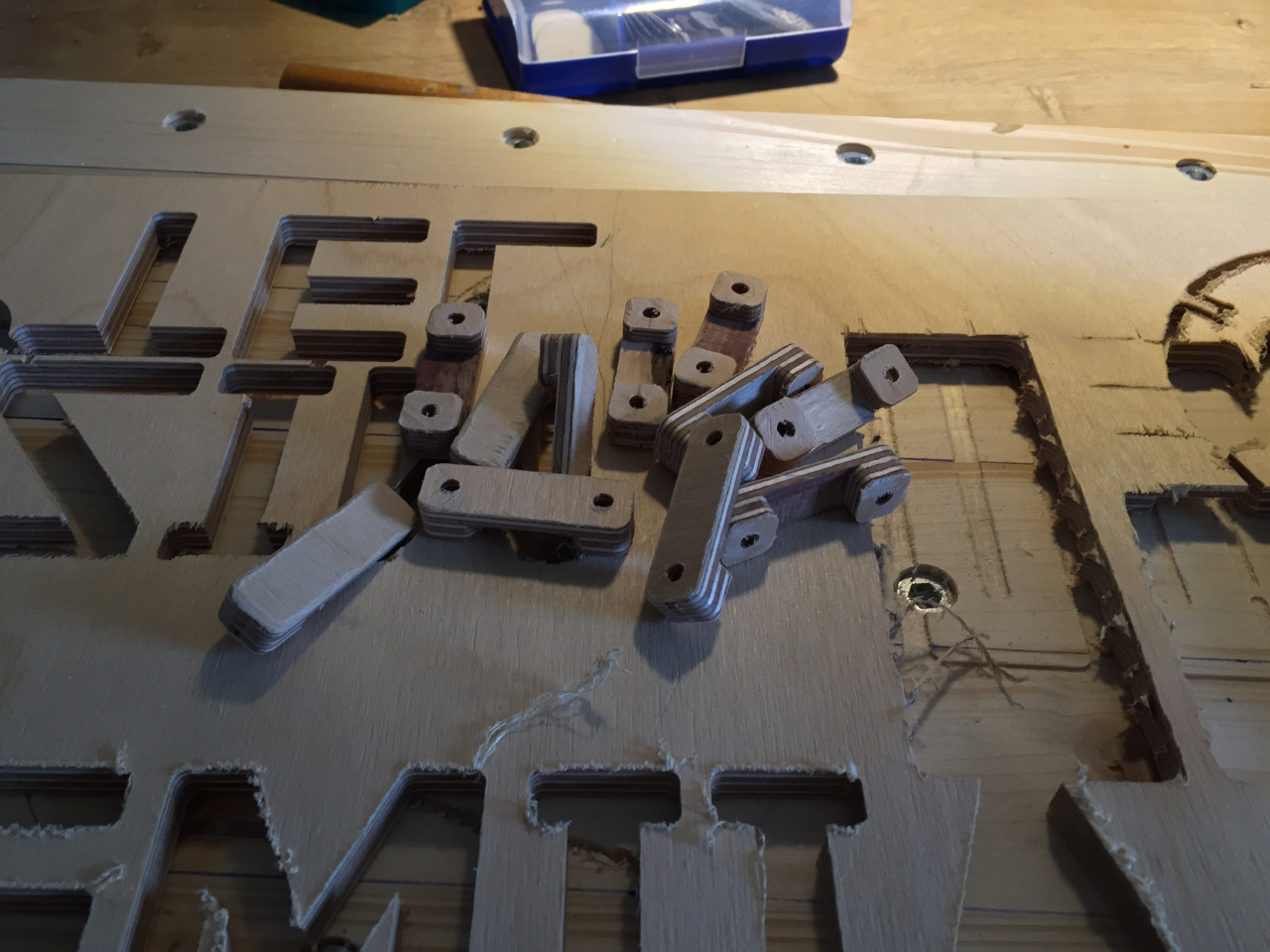

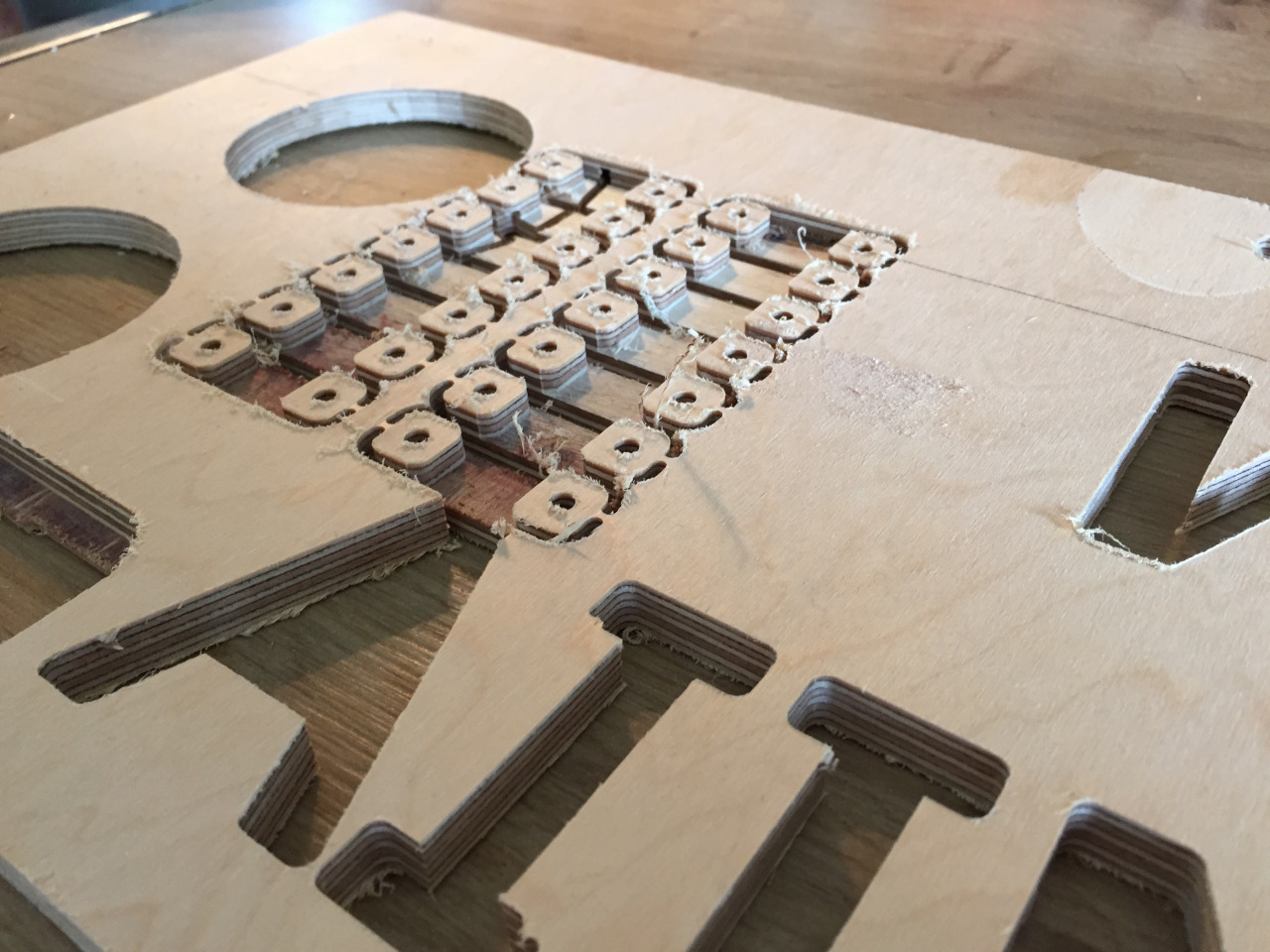

Auf 9mm Multiplex wird die Mitte um 5mm reduziert. Rechts und links die Ecken gerundet. Eine 4mm Kreisbohrung als Schraubenführung. Mittels Estlcam habe ich das Design vervielfacht. Für die 14 Stück hat die Fräse knapp eine Stunde gearbeitet. Das lag allerdings auch daran, dass ich die Anbindungen auf die volle Höhe eingestellt hatte. Eigentlich zu viel des Guten und das Auf und Nieder kostet extrem Zeit.

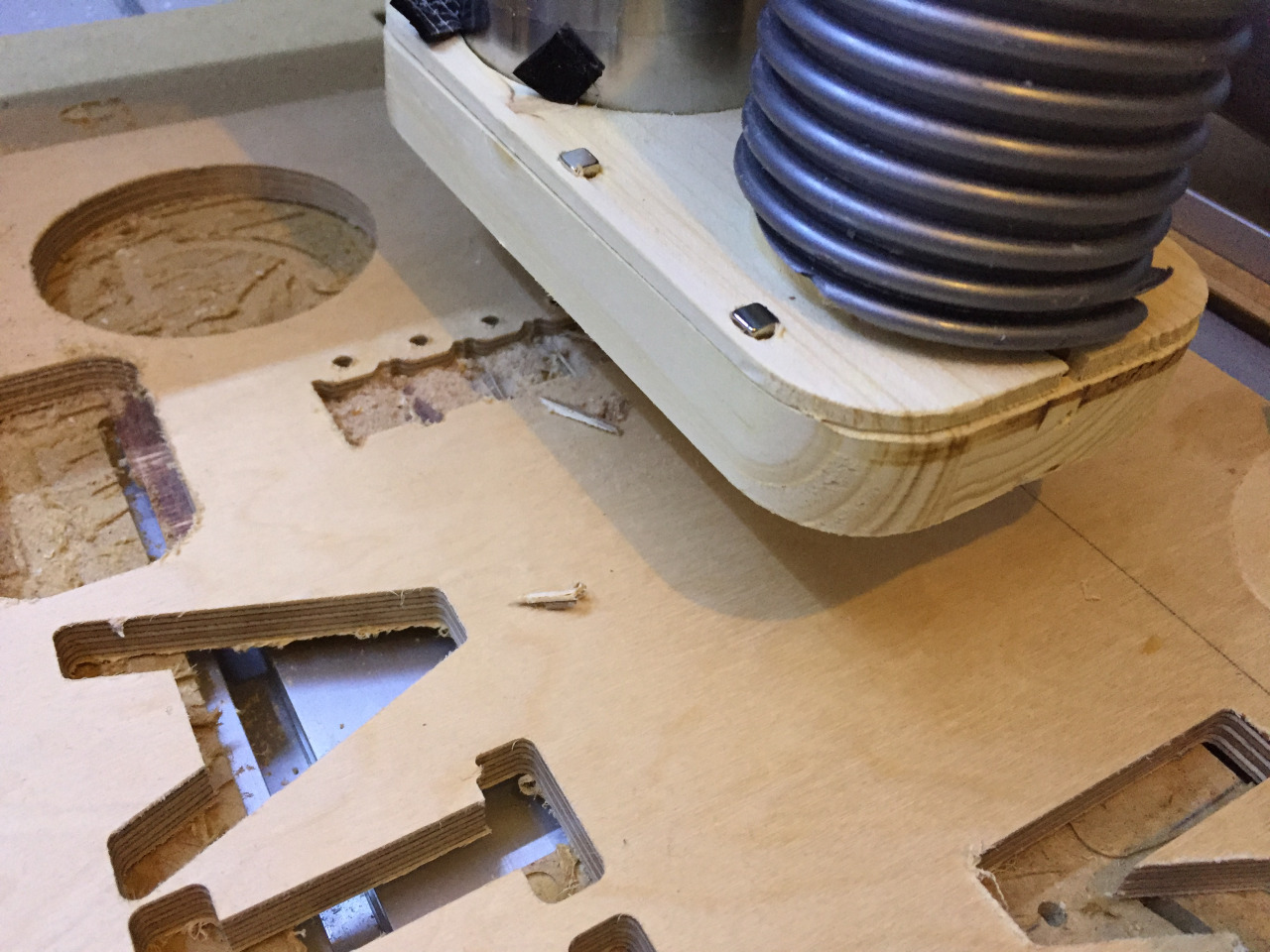

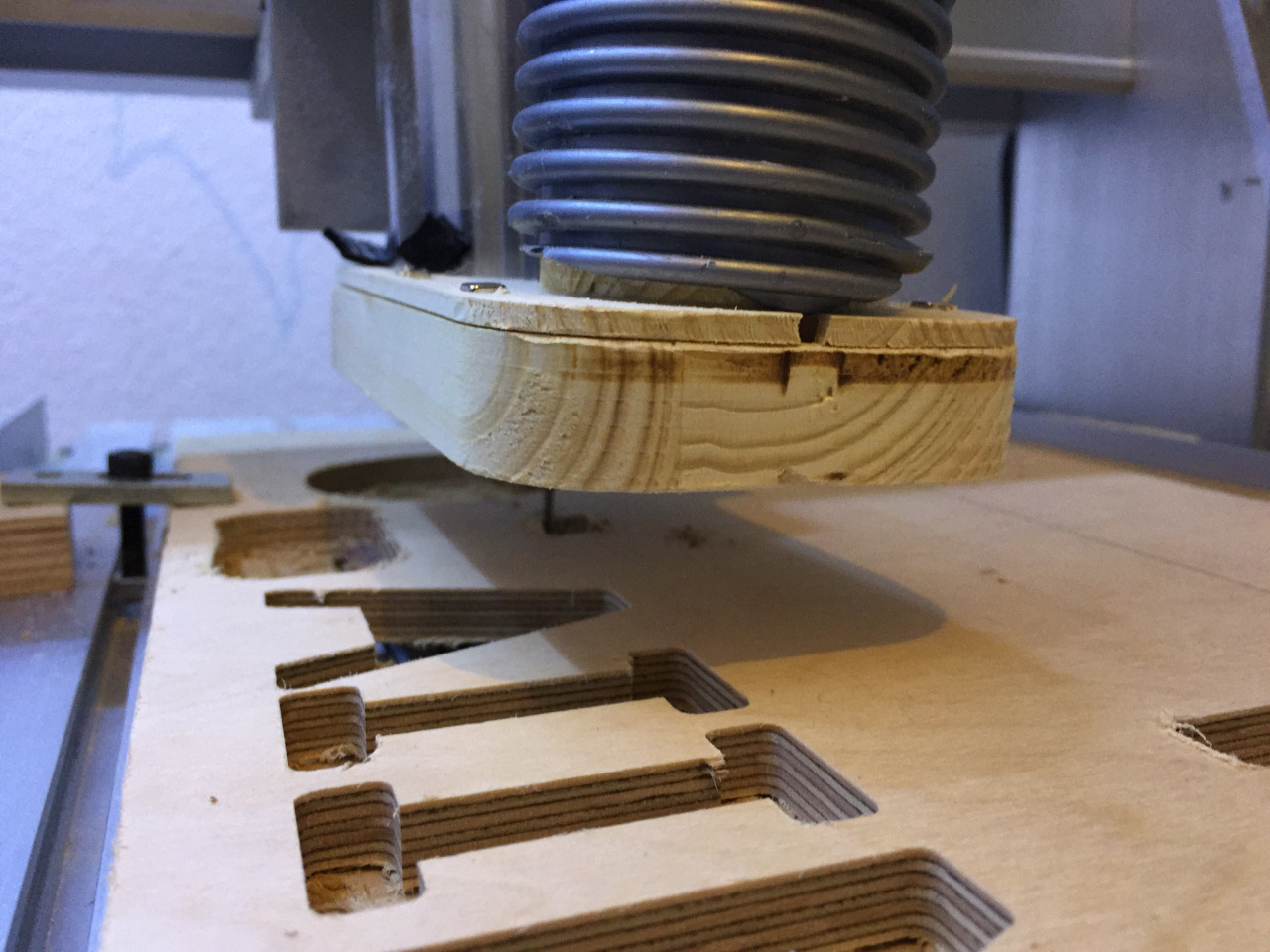

Man sieht auch schön meine Abstufung in Aktion. Fehlen nur noch die Bürsten. Leider habe ich hier noch keine gute Bezugsquelle gefunden. Für Hinweise bin ich dankbar.

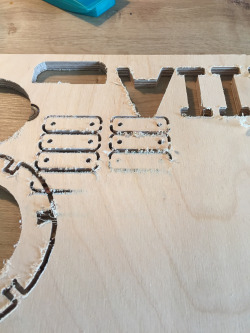

Man sieht auch, dass anscheinend meine Opferplatte etwas schief steht (Bild Mitte unten), daher musste ich die hinteren Klemmen auch mit einem Messer raus schneiden. Außerdem hatte ich die Multiplex-Platte nicht richtig angesehen und einen alten Kreis überfräst.
