Opferplatte

Gestern habe ich Testlöcher für meine Basisplatte gebohrt. Inzwischen funktioniert auch die X-Achse. Das Problem war, dass meine “wartungsfreien” Gleitlager anscheinend doch etwas Schmiermittel brauchen. Jetzt gleiten sie auch bei langsamen Geschwindigkeiten wie geschmiert.

Was ich schon alles angefasst habe, um dieses Problem zu lösen:

• Die Höhe der Zahnriemen angeglichen
• Die Spannung der Zahnriemen erhöht
• Den Motorenstrom hochgesetzt Dazu natürlich mehrfach die X-Achse auseinander genommen…

Gefräst mit einem 3mm Fräser von Sorotec, 0,7mm Zustellung und 300mm/min Vorschub. Ist also noch recht konservativ eingestellt. Da wäre bestimmt auch noch mehr drin gewesen.

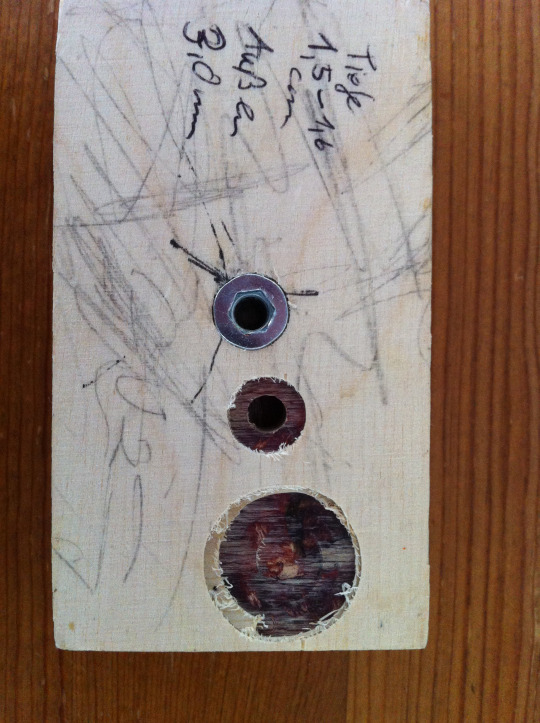

Für das erste Loch (von unten) habe ich QCAD den Durchmesser für den Radius angegeben und dann abgebrochen.

Bei dem zweiten Loch hatte ich den Innendurchmesser nicht parat und daher geschätzt.

Wie man sieht passt beim dritten Loch die Eindrehmutter endlich fast perfekt. Die Lochtiefe muss noch angepasst werden, damit die Mutter noch etwas weiter einsinkt.

Bis zum Wochenende möchte ich dann meine aktuelle Basisplatte mit den Löchern versehen, und im nächsten Schritt dann die Klammern fräsen.
